L'atelier PCB bee card pour cartouche hudson
Bon
je n'ai pas encore recu la cartouche, mais j'ai commencé a prendre les dimensions de la bee card.
j'avais deja un projet pour la softcard ici: SoftCARD adaptator (Electric) , mais je n ai pas reussi a trouver une carte a bon prix.
Igal a tenté une modif , meme si je n ai pas bien compris ce que c est un portfolio atari ? https://msxvillage.fr/forum/topic-1782-2+resolu-beecard-portfolio-atari-en-beecard-msx.php
Donc en attendant, je vais tenter de creer une carte pour des jeux de 32ko. je compte utiliser (pour l instant) une 28c256 qui est une eeprom (s'efface electroniquement)
Pour les jeux en 16k, comme d'habitude, je double le 16k (de 4000 a 7FFF, 8000 à BFFF)
voici les dimensions de la bee card : 5,39cm x8,55cm
A priori, les pins ont un PAS de 1,59mm

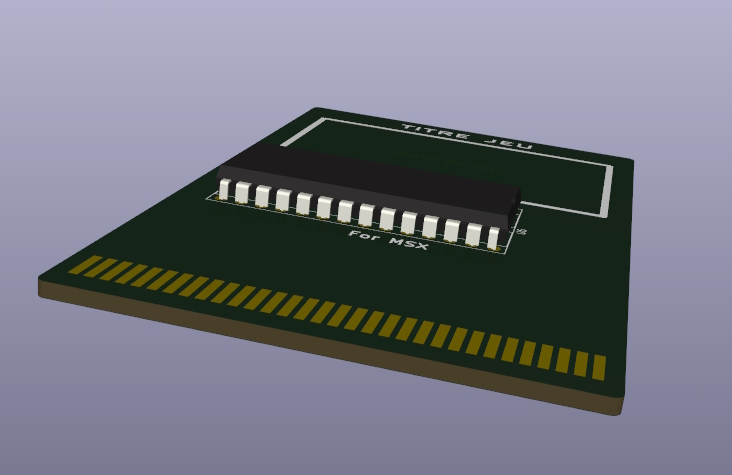

premier design sur Kicad
Edité par MSXlegend Le 13/04/2025 à 11h26
je n'ai pas encore recu la cartouche, mais j'ai commencé a prendre les dimensions de la bee card.
j'avais deja un projet pour la softcard ici: SoftCARD adaptator (Electric) , mais je n ai pas reussi a trouver une carte a bon prix.
Igal a tenté une modif , meme si je n ai pas bien compris ce que c est un portfolio atari ? https://msxvillage.fr/forum/topic-1782-2+resolu-beecard-portfolio-atari-en-beecard-msx.php
Donc en attendant, je vais tenter de creer une carte pour des jeux de 32ko. je compte utiliser (pour l instant) une 28c256 qui est une eeprom (s'efface electroniquement)
Pour les jeux en 16k, comme d'habitude, je double le 16k (de 4000 a 7FFF, 8000 à BFFF)
voici les dimensions de la bee card : 5,39cm x8,55cm
A priori, les pins ont un PAS de 1,59mm
premier design sur Kicad
Edité par MSXlegend Le 13/04/2025 à 11h26
Mon Github -> github.com/msxlegend
challenge 2013 -> neodream MSX 2013
Concepteur du -> KCX Bluetooth transmitter
Demo Terminator2 T2.zip
je ne connais pas du tout cette cartouche, j y vais donc a taton:
relevé sur mrc : https://www.msx.org/wiki/Hudson_BP-0001
BeeCard connector
1 GND
2 5V
3 A12
4 A7
5 A6
6 A5
7 A4
8 A3
9 A2
10 A1
11 A0
12 D0
13 D1
14 D2
15 GND
16 D3
17 D4
18 D5
19 D6
20 D7
21 74LS00 – pin 3
22 A10
23 SLTSL
24 A11
25 A9
26 A8
27 A13
28 74LS00 – pin 6
29 5V
30 5V
31 ???
32 ???
74LS00:
1 74LS00 – pin 2 – 8
2 74LS00 – pin 1 – 8
3 BeeCard connector – pin 21
4 74LS00 – pin 5
5 A14
6 BeeCard connector – pin 28
7 GND
8 74LS00 – pin 1 – 2
9 CS2 – ROM addresses 8000-BFFF select signal
10 CS1 – ROM addresses 4000-7FFF select signal
11 N/C
12 N/C
13 N/C
14 5V
On peux remarquer sur le site que A15 n est pas disponible, mais ce qui m interresse c est uniquement le 32ko. Et idealement, sans modifier la cartouche
Edité par
MSXlegend
Le 14/04/2025 à 17h58
relevé sur mrc : https://www.msx.org/wiki/Hudson_BP-0001
BeeCard connector
1 GND
2 5V
3 A12
4 A7
5 A6
6 A5
7 A4
8 A3
9 A2
10 A1
11 A0
12 D0
13 D1
14 D2
15 GND
16 D3
17 D4
18 D5
19 D6
20 D7
21 74LS00 – pin 3
22 A10
23 SLTSL
24 A11
25 A9
26 A8
27 A13
28 74LS00 – pin 6
29 5V
30 5V
31 ???
32 ???
74LS00:
1 74LS00 – pin 2 – 8
2 74LS00 – pin 1 – 8
3 BeeCard connector – pin 21
4 74LS00 – pin 5
5 A14
6 BeeCard connector – pin 28
7 GND
8 74LS00 – pin 1 – 2
9 CS2 – ROM addresses 8000-BFFF select signal
10 CS1 – ROM addresses 4000-7FFF select signal
11 N/C
12 N/C
13 N/C
14 5V
On peux remarquer sur le site que A15 n est pas disponible, mais ce qui m interresse c est uniquement le 32ko. Et idealement, sans modifier la cartouche
Edité par
MSXlegend
Le 14/04/2025 à 17h58
Mon Github -> github.com/msxlegend
challenge 2013 -> neodream MSX 2013
Concepteur du -> KCX Bluetooth transmitter
Demo Terminator2 T2.zip
J'ai toujours été intrigué par la finesse des Bee Card, ou plutôt de leur cousine les HuCard car jusqu'à récemment, je ne savais pas que Hudson avait aussi utilisé ce format sur MSX.
De nos jours, on a des micro SD de plusieurs To, mais pour l'époque je trouvais ça ultra hi-tech.
De nos jours, on a des micro SD de plusieurs To, mais pour l'époque je trouvais ça ultra hi-tech.
On est toujours ignorant avant de savoir.
Perso je me suis demandé pourquoi Hudson avait fait des Beecard plutôt que des cartouches et obligé d'y avoir du coup un adaptateur , mais peut être que c'était aussi pour la perspective de lancer son futur format et console ( Pcengine bien sur )
c'est vrai que pour l'époque c'était assez poussé , 1 Mo ( 8 mb de stockage comme aiment mesurer les japonais ) .
D'ailleurs , au de la de ces 8 Mbytes , les Hucard ont pris de l'embonpoint ( comme SF2 , 20 mbytes ou 2,44 mo ) ou la Arcade Card Pro .
la Sega card avait la même taille , un exemple perso :
Edité par Area303 Le 13/04/2025 à 19h05
c'est vrai que pour l'époque c'était assez poussé , 1 Mo ( 8 mb de stockage comme aiment mesurer les japonais ) .
D'ailleurs , au de la de ces 8 Mbytes , les Hucard ont pris de l'embonpoint ( comme SF2 , 20 mbytes ou 2,44 mo ) ou la Arcade Card Pro .
la Sega card avait la même taille , un exemple perso :
Edité par Area303 Le 13/04/2025 à 19h05
Mon cher Msxlegend, le portfolio est le saint graal de l'ultra portable d'atari...dans les années 90.
Je suis étonné que tu ne connaisse pas la bête ô toi grand manitou (encore un au village) car tu es le géniteur d'une certaine démo sur l'emblématique Terminator 2...
Voui,
la scène où John Connor ado (sale gosse) braque un distributeur, il utilise ZE portfolio Atari.
Je referme la petite parenthèse, en espérant ne pas t'avoir trop titillé, ce n'était pas le but de ce billet.
Bon courage pour ton nouveau projet.
Amicalement Edité par VieuxBouz1 Le 14/04/2025 à 11h03
Pourquoi s'évertuer à voler avec des aigles quand on travaille avec des dindes...
trop fort et en plus tu as vu ma demo
, merci pour l'info
(hors sujet: le post qui en parle)
la demo sous basic est telechargeable juste en dessous
et tu ne m'as pas titillé
Edité par MSXlegend Le 16/04/2025 à 21h51
, merci pour l'info(hors sujet: le post qui en parle)
la demo sous basic est telechargeable juste en dessous
et tu ne m'as pas titillé
Edité par MSXlegend Le 16/04/2025 à 21h51
Mon Github -> github.com/msxlegend
challenge 2013 -> neodream MSX 2013
Concepteur du -> KCX Bluetooth transmitter
Demo Terminator2 T2.zip
MSXlegend :
BeeCard connector
1 GND
2 5V
3 A12
4 A7
5 A6
6 A5
7 A4
8 A3
9 A2
10 A1
11 A0
12 D0
13 D1
14 D2
15 GND
16 D3
17 D4
18 D5
19 D6
20 D7
21 74LS00 – pin 3
22 A10
23 SLTSL
24 A11
25 A9
26 A8
27 A13
28 74LS00 – pin 6
29 5V
30 5V
31 ???
32 ???
74LS00:
1 74LS00 – pin 2 – 8
2 74LS00 – pin 1 – 8
3 BeeCard connector – pin 21
4 74LS00 – pin 5
5 A14
6 BeeCard connector – pin 28
7 GND
8 74LS00 – pin 1 – 2
9 CS2 – ROM addresses 8000-BFFF select signal
10 CS1 – ROM addresses 4000-7FFF select signal
11 N/C
12 N/C
13 N/C
14 5V
BeeCard connector
1 GND
2 5V
3 A12
4 A7
5 A6
6 A5
7 A4
8 A3
9 A2
10 A1
11 A0
12 D0
13 D1
14 D2
15 GND
16 D3
17 D4
18 D5
19 D6
20 D7
21 74LS00 – pin 3
22 A10
23 SLTSL
24 A11
25 A9
26 A8
27 A13
28 74LS00 – pin 6
29 5V
30 5V
31 ???
32 ???
74LS00:
1 74LS00 – pin 2 – 8
2 74LS00 – pin 1 – 8
3 BeeCard connector – pin 21
4 74LS00 – pin 5
5 A14
6 BeeCard connector – pin 28
7 GND
8 74LS00 – pin 1 – 2
9 CS2 – ROM addresses 8000-BFFF select signal
10 CS1 – ROM addresses 4000-7FFF select signal
11 N/C
12 N/C
13 N/C
14 5V
c'est bouré d'erreurs !! j ai recu mon bee pack, et par exemple 21 c'est D6 et non pas pin 3 du 74ls
Je vais refaire au propre des des que j'aurais tout reverifié !!
Edité par MSXlegend Le 15/04/2025 à 18h58
